一、 产品分类
NG(Be/CT)防爆挠性连接管分为NGBC-隔爆管；NGe-增安管;NGT-粉尘防爆管。
二、 技术特点
NG(B/C)隔爆管用钢丝紧密纺织层压制在阻然橡胶层中间而成，达到耐高压、耐油、耐水。
工作可靠、挠性度好。
NGe-增安管用镀锌金属和尼龙增强软管组合而成。
NGT-粉尘防爆管用包塑金属软管制成。

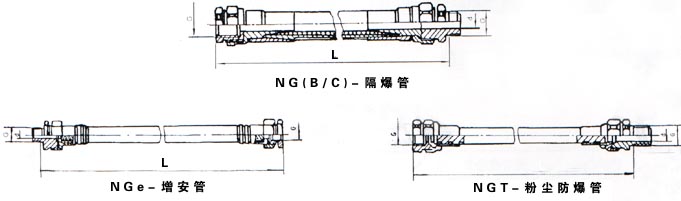

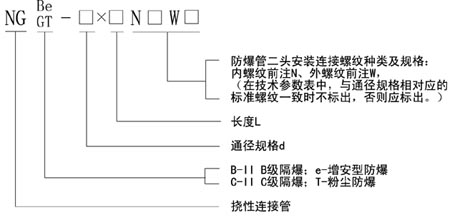

三、 型号含义
.jpg)
*例：NGB20*700、NGe13*700NGl/2 "WM20*1.5、NGB25*1000NG1"NG1"
.jpg)
四、 技术参数表 单位：毫米
|
型 号 规 格
|
二头标准螺纹规格
N-内螺纹 W-外螺纹
|
NG(B/C)挠性管
实际通径d
|
NG(e/T)挠性管
实际通径d
|
|
型 号
|
通径规格
|
长 度 L
|
|
NGB
|
13
|
500 700
|
NG1/2"-WG1/2"
|
Φ12.5
|
Φ12
|
|
20
|
500 700
|
NG3/4"-WG3/4"
|
Φ19
|
Φ19
|
|
25
|
700 1000
|
NG1"-WG1"
|
Φ23
|
Φ24
|
|
NGC
|
32
|
700 1000
|
NG1 1/4"-WG1 1/4"
|
Φ29.5
|
Φ32
|
|
38
|
1000 1200
|
NG 1/2"-WG1 1-2"
|
Φ34
|
Φ38
|
|
NGe
|
50
|
1200 1400
|
NG2"-WG2"
|
Φ47
|
Φ50
|
|
63
|
1200 1400
|
NG2 1/2"-WG2 1/2"
|
Φ58
|
Φ63
|
|
NGT
|
75
|
1400
|
NG3"-WG3"
|
Φ70
|
Φ75
|
|
100
|
1600
|
NG4"-WG4"
|
Φ94
|
Φ100
|
*注：防爆挠性连接管长度、螺纹种类及规格（M、G、ZG、NPT、PT、PG、PF）可按用户需要加工

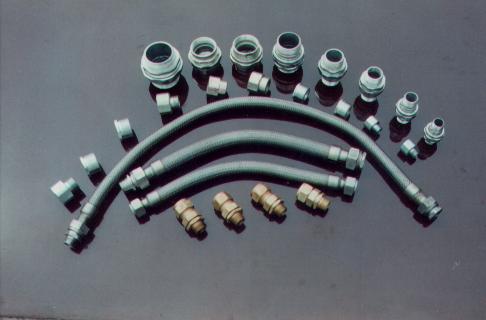

五、产品展示
.jpg)
|
