防止产生电弧的措施

发布时间：2012/4/19

　　1.常用绝缘材料耐泄痕性分级见表1—22，裸导体沿绝缘表面的爬电距离应大于表1—23的规定值。

　　表1-22 常用绝缘材料耐泄痕性分级

绝缘材料耐泄痕性分级	绝缘材料
a	上釉的陶瓷、云母、玻璃
b	三聚腈胺或硅有机石棉耐弧塑料
C	聚四氟乙烯塑料、三聚氰胺玻璃纤维塑料、表面用耐弧漆处理的环氧玻璃布板
d	酚醛塑料、层压制品

　　表1-23爬电距离

　　　注：预足电压司高于表列数值的10％。

　　2.接线板等绝缘件用泄痕性较好的三聚氰胺石棉耐弧塑料4220压制成。

　　3.额定电压≥6kV电机的绕组除加强主绝缘外还涂半导体防电晕漆或在槽部平包1层0.12×25低阻带SDZ—F、端部平包1层0.14×25高阻带SDGP-F。采用VPI工艺的6kV绕组可以不作防电晕处理。

　　4.与裸导体接近的金属内表面，如接线盒，涂1321或1320耐弧漆。

　　5.铝风扇的含镁量不大于0.5A。

　　6.防止过热的措施

a．温升限度在绝缘等级规定的基础上再降低10℃。

b．在非正常运行状况下，借助保护装置切断电源。

c．在正常运行时，若电机突然堵转，其堵转时间￡E应允许大于5s。在此时间内，电机不会产生危险过热；同时在垃时间内，过热保护继电器动作，切断电源。

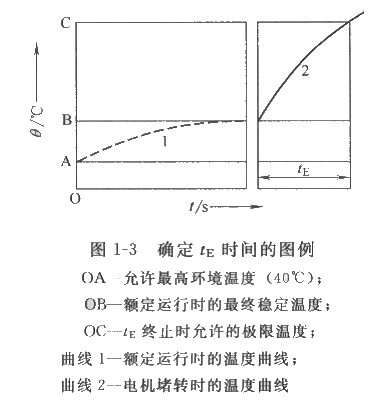

　　e.时间的定义是：在最高环境温度下，达到额定运行最终稳定温度的交流绕组，从开始通过堵转电流时计起，直至上升到极限温度的时间，参见图1—3。

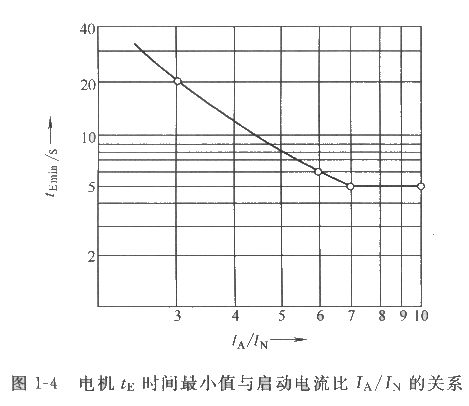

　　d．增安型电机防止过热的另一个考核指标是启动电流比IA／IN(IA一启动电流，IN一额定电流)。tE、IA／IN均标注在铭牌上，以供选择继电保护用。见图1—4。

　　tE时间应不小于转子堵转时热过载保护装置能够切断电机电源所需的时间，若电机tE值大于图1—4按IA／IN比确定的

　　tEmin值，则可以满足上述要求。否则，则要按较小的tE值重薪设置继电保护装置的参数。但托值不允许小于5s；IA／IN不允许大于10。IA为电机合闸后5s测得的定子电流值。
